Опорное колесо на прицепе — ключевой элемент, обеспечивающий стабильность и удобство транспортировки. Оно облегчает маневрирование прицепом и снимает нагрузку с автомобиля, что особенно важно при длительных поездках или стоянке. В статье рассмотрим назначение опорного колеса и предложим пошаговую инструкцию по его самостоятельному изготовлению, что позволит сэкономить средства и повысить функциональность прицепа.
Для чего используются опорные колёса
Установка подкатного или опорного колеса на легковой автомобильный прицеп предоставляет множество преимуществ.
Главная задача этого устройства — обеспечить стабильность и возможность перемещения одноосного прицепа без использования автомобиля, что исключает вероятность его опрокидывания. Оно позволяет избежать подъема передней части прицепа, требующего значительных усилий.
Основные функции и преимущества подкатного или опорного колеса:
- Удобство эксплуатации прицепа: вы сможете заехать и выкатить его из гаража без помощи автомобиля;
- Упрощение и ускорение процесса соединения прицепа с фаркопом;
- Регулировка высоты при подъеме автоприцепа за счет изменения положения опорного колеса;
- Повышение безопасности при использовании прицепа;
- В случае случайного отсоединения от фаркопа прицеп остается на дополнительной опоре, что снижает риск повреждения дышла.
Перед покупкой или сборкой подкатного колеса стоит ознакомиться с особенностями его конструкции и принципом работы.
Подкатные колеса бывают двух типов:
- Механические. Они состоят из двух трубок: внутренняя крепится к опоре, а внешняя устанавливается на дышло прицепа. Внутренняя часть перемещается в вертикальной плоскости для регулировки высоты.
- Автоматические. Эти колеса переключаются между двумя состояниями: во время движения они складываются, а при остановке выпрямляются, обеспечивая опору для прицепа.
При выборе конструкции учитывайте индивидуальные потребности автомобилиста.
Существует несколько видов подкатных колес:
- Съемные. Их можно устанавливать и снимать с прицепа по мере необходимости.
- Складные. При установке они принимают рабочее положение, а во время движения складываются, чтобы не мешать перемещению.
Наиболее популярны модели опорных колес с прямой вертикальной опорой, которая перемещается вверх и вниз и фиксируется с помощью винтов.
При выборе подкатного колеса обращайте внимание на параметры грузоподъемности, которые могут варьироваться от 150 до 500 кг:
Читайте также:
- Для прицепов весом до 750 кг подойдет колесо с грузоподъемностью 150 кг.
- Для прицепов весом от 1 до 2,5 тонн лучше выбирать колесо с нагрузкой около 300 кг.
- Для автоприцепов, способных перевозить около 4 тонн, подкатные колеса должны иметь грузоподъемность 500 кг.
Убедитесь, что конструкция рукоятки включает опорный подшипник, что увеличит срок службы колеса. Также важно, чтобы колесо было изготовлено из прочной и износостойкой резины.
Опорное колесо на прицепе играет ключевую роль в обеспечении стабильности и удобства его использования. Специалисты подчеркивают, что оно помогает равномерно распределять нагрузку, предотвращая перегрузку осей прицепа и обеспечивая его устойчивость на месте. Это особенно важно при загрузке и выгрузке, когда прицеп может наклоняться.
Создание опорного колеса своими руками возможно, если следовать нескольким простым шагам. Сначала выберите подходящий материал, например, сталь или алюминий, для изготовления рамы. Затем установите колесо с возможностью регулировки высоты, что позволит адаптировать его под различные условия. Важно также обеспечить надежное крепление к раме прицепа, чтобы избежать случайных повреждений во время движения. Таким образом, опорное колесо не только улучшает функциональность прицепа, но и позволяет сэкономить средства на его приобретение.
Опорное колесо на прицепе выполняет несколько важных функций, которые значительно упрощают его использование. Во-первых, оно обеспечивает стабильность прицепа в стоячем положении, предотвращая его наклон и падение. Это особенно актуально при загрузке или выгрузке, когда прицеп может быть неустойчивым. Во-вторых, опорное колесо облегчает маневрирование прицепа, позволяя легко перемещать его вручную.
Создание опорного колеса своими руками возможно с использованием доступных материалов, таких как металлическая труба, колесо от старого велосипеда и крепежные элементы. Эксперты рекомендуют обратить внимание на прочность конструкции и правильный выбор высоты колеса, чтобы обеспечить оптимальную функциональность. Правильно изготовленное опорное колесо не только повысит удобство эксплуатации прицепа, но и продлит его срок службы.
Сборка своими руками
Есть множество схем и примеров изготовления опорных колёс для прицепа своими руками, что открывает дополнительные возможности для автомобилистов. Заводские комплекты достаточно дорогие, плюс не все видят смысл тратить на них деньги, если полноценный аналог можно сделать самостоятельно.
Собрать самодельный вариант подкатного колеса можно практически из подручных материалов. В основном требуются такие составляющие:
- старый домкрат винтового типа или аналогичная конструкция;
- колесо, которое будет выступать опорой;
- металлическая пластина;
- крепёжные болты;
- грунтовка;
- краска;
- свёрла по металлу;
- дрель;
- сварочный аппарат;
- кисти или пульверизатор для окраски.
Оптимально использовать уже готовый чертёж, по которому собирали качественные и функциональные опорные колёса. Хотя и тут можно действовать с нуля, создав собственный чертёж с указанием всех размеров.
Процедура изготовления подкатного колеса заключается в выполнении таких шагов:
- Прочная металлическая пластина вырезается под размер площадки, где она будет располагаться.
- В пластине из металла и в самом дышле прицепа нужно выполнить крепёжные отверстия, чтобы соединить эти два компонента.
- К домкрату приваривается металлическая пластина. Располагать его следует в вертикальной плоскости и фиксировать на верхней части домкрата.
- С нижней части с помощью сварочного аппарата приваривается колесо.
- Подготовив конструкцию, можно обработать её грунтовкой по металлу в несколько слоёв, а затем нанести 2-3 слоя краски.
- Полученная конструкция путём использования болтового соединения монтируется на дышло автомобильного прицепа.
Некоторые используют сварку для соединения. Но это не лучший вариант, поскольку тогда конструкция получится неразборной.
-
Читайте также:
Болтовые соединения рекомендуется смазывать термостойкими составами, которые обеспечат лёгкость затяжки и демонтажа при любой погоде.
Это пример простейшего опорного колеса, которое собирается буквально из подручных материалов. Чтобы усовершенствовать конструкцию, можно использовать поворотный хомут.
| Функция опорного колеса | Необходимые материалы | Инструкция по изготовлению (кратко) |
|---|---|---|
| Удержание прицепа в горизонтальном положении при отцеплении от тягача, предотвращение провисания и повреждения сцепного устройства | Стальная труба, колесо (от тачки, велосипеда и т.п.), подшипники, сварка, болты, гайки | 1. Сварить раму из трубы. 2. Приварить к раме ось с подшипниками. 3. Установить колесо на ось. 4. Прикрепить к раме прицепа. |
| Упрощение маневрирования прицепом, особенно на неровной поверхности | Металлический уголок, листовая сталь, колесо, болты, гайки | 1. Сварить или скрепить болтами треугольную раму. 2. Прикрепить колесо к раме. 3. Приварить или прикрепить к раме прицепа. |
| Защита от опрокидывания прицепа при загрузке/разгрузке | Стальная труба, колесо, кронштейн, болты, гайки | 1. Изготовить кронштейн для крепления к раме прицепа. 2. Прикрепить к кронштейну ось с колесом. 3. Обеспечить надежное крепление к раме. |
| Распределение нагрузки на сцепное устройство | Стальная труба, колесо, подшипники, сварка, болты, гайки | 1. Сварить раму с учетом расположения центра тяжести прицепа. 2. Установить колесо на ось с подшипниками. 3. Прикрепить к раме прицепа. |
| Назначение опорного колеса | Преимущества использования | Как сделать своими руками (основные этапы) |
|---|---|---|
| Облегчение маневрирования прицепом без автомобиля | Позволяет легко перемещать прицеп вручную, например, для парковки в гараже или на ограниченной площадке. | 1. Выбор материалов: Прочная стальная труба (для стойки), колесо (от тачки, тележки), подшипники, крепежные элементы (болты, гайки, шайбы). |
| Поддержка дышла прицепа в горизонтальном положении | Предотвращает падение дышла на землю, защищая его от повреждений и загрязнений. | 2. Изготовление стойки: Отрезать трубу нужной длины, приварить к ней площадку для крепления колеса. |
| Регулировка высоты сцепного устройства | Позволяет точно подогнать высоту сцепного устройства прицепа под высоту фаркопа автомобиля. | 3. Установка колеса: Закрепить колесо на стойке с помощью оси и подшипников. |
| Снижение нагрузки на фаркоп автомобиля при стоянке | Распределяет вес прицепа, уменьшая давление на фаркоп и подвеску автомобиля. | 4. Механизм регулировки высоты (опционально): Можно использовать винтовой механизм (трапециевидная резьба) или систему с фиксатором и отверстиями. |
| Удобство при погрузке/разгрузке | Обеспечивает устойчивость прицепа, делая процесс погрузки и разгрузки более безопасным и комфортным. | 5. Крепление к раме прицепа: Изготовить кронштейн для крепления стойки к раме прицепа (с помощью болтов или сварки). |
| Защита сцепного устройства от ударов и повреждений | Поднятое дышло менее подвержено случайным ударам о препятствия. | 6. Тестирование: Проверить надежность конструкции и работоспособность механизма. |
Интересные факты
Вот несколько увлекательных фактов об опорном колесе на прицепе и его самостоятельном изготовлении:
-
Назначение опорного колеса: Опорное колесо на прицепе предназначено для поддержки его передней части, когда прицеп не присоединен к автомобилю. Это облегчает маневрирование прицепом и предотвращает его наклон и повреждение на неровной поверхности. Кроме того, опорное колесо способствует равномерному распределению веса прицепа, что повышает его устойчивость.
-
Самодельные варианты: Создать опорное колесо своими руками можно, используя доступные материалы, такие как старые велосипедные колеса или детали от других транспортных средств. Важно правильно подобрать размер и грузоподъемность колеса, чтобы оно могло выдерживать вес прицепа. Также стоит обратить внимание на механизм подъема и опускания колеса для удобства в эксплуатации.
-
Повышение маневренности: Опорное колесо может существенно улучшить маневренность прицепа, особенно в ограниченных пространствах. С помощью поворотного механизма, который можно изготовить самостоятельно, можно легко изменять направление прицепа, что особенно полезно при парковке или соединении с автомобилем.

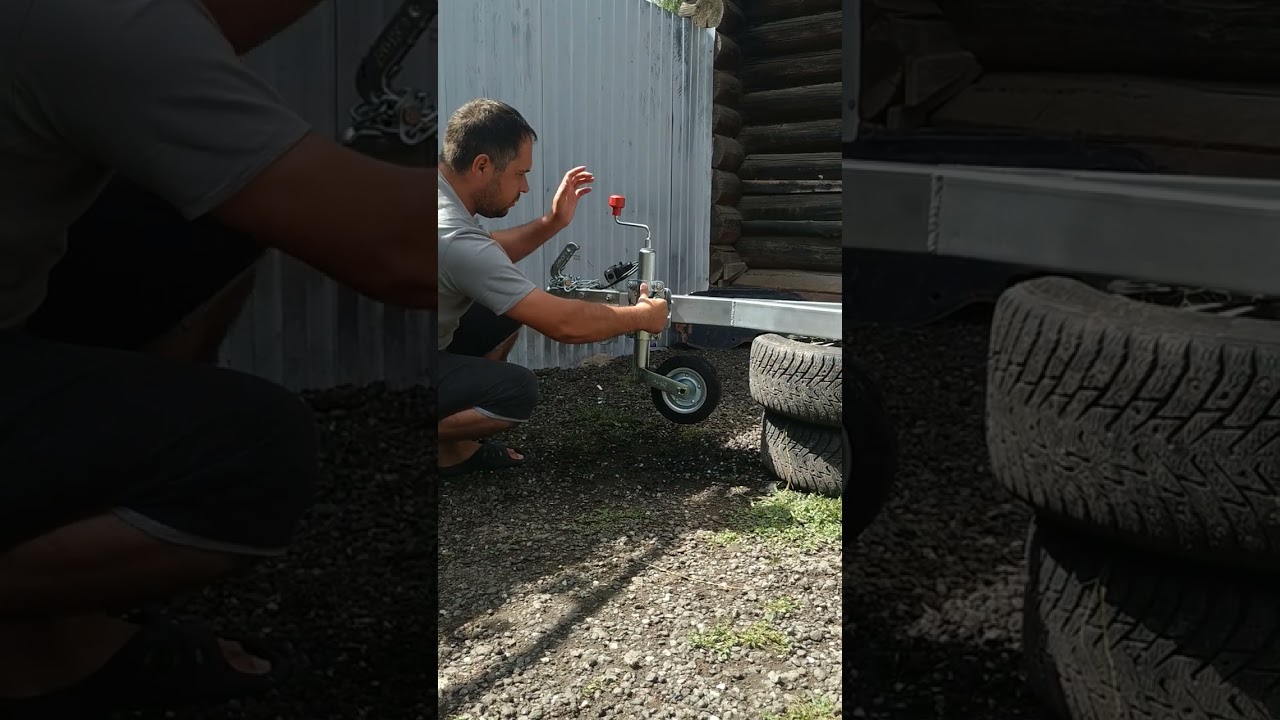

Поворотный хомут
Этот узел — поворотный хомут, который изменяет положение опоры для передвижения автомобиля или перемещения прицепа без его отсоединения. При установленном хомуте регулировка не требуется.
Соединение хомута с дышлом позволяет при повороте металлической пластины поворачивать конструкцию на 90 градусов. После этого стойка фиксируется в горизонтальном положении.
Для установки опоры вертикально хомут оттягивается, стойка поднимается, и элемент отпускается, фиксируясь в новой позиции. Это удобно и безопасно.
Поворотный хомут выполняет несколько ключевых функций:
- Обеспечивает надежную фиксацию подкатного колеса во время движения с прицепом, предотвращая повреждения.
- Сокращает время на поднятие и опускание подкатной опоры.
- Уменьшает физические затраты на эксплуатацию опорного колеса.
Опорное колесо полезно, особенно для одноосных прицепов, так как двухосные более устойчивы и не требуют его.
Выбор между самостоятельным изготовлением опоры, заказом у специалистов или покупкой готового комплекта зависит от предпочтений. Если есть свободное время и навыки работы с металлом, собрать конструкцию самостоятельно несложно.
Для уверенности в качестве и надежности подкатного колеса стоит обратиться к проверенным производителям. Многие заводы по производству прицепов предлагают широкий выбор аксессуаров, включая опорные ноги и колеса.
Выбор материалов для опорного колеса
При выборе материалов для изготовления опорного колеса на прицепе следует учитывать несколько важных аспектов, таких как прочность, коррозионная стойкость, вес и стоимость. Правильный выбор материалов гарантирует долговечность конструкции и ее надежность в процессе эксплуатации.
1. Металлы
Сталь является наиболее распространенным материалом для опорного колеса. Она отличается высокой прочностью и стойкостью к механическим повреждениям. Однако сталь подвержена коррозии, поэтому рекомендуется использовать оцинкованную сталь или обрабатывать ее антикоррозийными средствами.
Алюминий также может быть использован для создания опорного колеса. Он легче стали и не подвержен коррозии, но его прочность ниже, что может стать проблемой для тяжелых прицепов. Алюминиевые колеса чаще всего применяются в легких прицепах и для транспортировки менее тяжелых грузов.
2. Пластик
Пластиковые компоненты могут быть использованы для производства легких опорных колес. Они устойчивы к коррозии и имеют небольшой вес, однако их прочность и долговечность могут уступать металлическим аналогам. Пластик лучше всего подходит для временных или малонагруженных конструкций.
3. Резина
Необходимо также учитывать резину, которая используется для создания обода колеса. Она обеспечивает хорошую амортизацию и сцепление с поверхностью. Для опорного колеса рекомендуется выбирать резину с высоким уровнем износостойкости, чтобы избежать быстрого разрушения при частом использовании.
4. Соединительные элементы
При производстве опорного колеса важно уделить внимание соединительным элементам, таким как болты, гайки и шайбы. Они должны быть изготовлены из прочных материалов, таких как нержавеющая сталь, чтобы избежать коррозии и обеспечить надежное соединение всех частей конструкции.
5. Учет условий эксплуатации
При выборе материалов необходимо учитывать условия эксплуатации прицепа. Если он будет использоваться в условиях повышенной влажности или в агрессивной среде, стоит отдать предпочтение более коррозионно-стойким материалам. Также важно учитывать климатические условия, в которых будет эксплуатироваться прицеп, чтобы избежать преждевременного износа.
В заключение, выбор материалов для опорного колеса на прицепе является важным этапом, который влияет на его долговечность и надежность. Правильное сочетание прочности, веса и коррозионной стойкости позволит создать качественное и долговечное опорное колесо, которое прослужит долго и обеспечит безопасность при эксплуатации прицепа.
Установка и регулировка опорного колеса
Установка опорного колеса на прицепе — это важный этап, который требует внимательного подхода и соблюдения определенных правил. Правильная установка не только обеспечивает стабильность прицепа, но и облегчает его использование. Рассмотрим основные шаги, которые помогут вам установить и отрегулировать опорное колесо.
1. Подбор места для установки
Первым шагом является выбор подходящего места для установки опорного колеса. Обычно его устанавливают на передней части рамы прицепа, но важно учитывать, что оно должно находиться в таком положении, чтобы не мешать другим элементам конструкции. Убедитесь, что место установки достаточно прочное и способно выдержать нагрузку.
2. Подготовка инструментов и материалов
Для установки опорного колеса вам понадобятся следующие инструменты и материалы:
- Дрель с набором сверл;
- Ключи и отвертки;
- Металлические крепежные элементы (болты, гайки, шайбы);
- Опорное колесо;
- Уровень для проверки горизонтальности.
3. Установка крепежных элементов
После выбора места и подготовки инструментов, необходимо установить крепежные элементы. Сначала отметьте места для сверления отверстий под болты. Используйте уровень, чтобы убедиться, что опорное колесо будет установлено горизонтально. Просверлите отверстия и вставьте в них болты, закрепив их гайками и шайбами с обеих сторон.
4. Регулировка высоты опорного колеса
После установки опорного колеса важно отрегулировать его высоту. Это можно сделать с помощью механизма регулировки, который обычно встроен в конструкцию колеса. Убедитесь, что колесо находится на нужной высоте, чтобы прицеп был устойчивым и не наклонялся в одну из сторон. Проверьте, чтобы опорное колесо не касалось земли, когда прицеп находится в поднятом состоянии.
5. Проверка надежности установки
После завершения установки и регулировки опорного колеса обязательно проверьте его надежность. Потрясите колесо, чтобы убедиться, что оно крепко зафиксировано и не имеет люфта. Также проверьте, что все крепежные элементы затянуты и не ослаблены.
6. Тестирование прицепа
После установки опорного колеса рекомендуется провести тестирование прицепа. Подключите его к автомобилю и проверьте, как он ведет себя на дороге. Убедитесь, что опорное колесо выполняет свою функцию и обеспечивает стабильность прицепа во время движения.
Следуя этим шагам, вы сможете установить и отрегулировать опорное колесо на своем прицепе, что значительно упростит его использование и повысит безопасность при транспортировке грузов.
Вопрос-ответ
Можно ли буксировать прицеп-фургон без опорного колеса?
Опорные колеса — незаменимый элемент прицепов и автодомов. Они позволяют передней части прицепа оставаться приподнятой после отсоединения от буксирующего транспортного средства. Это необходимо не только при сцепке и отцепке, но и позволяет маневрировать прицепом без использования буксирующего транспортного средства.
Какой штраф за самодельный прицеп?
Штраф за отсутствие — 500–800 рублей, а при повторном случае — до 1600 рублей.
Нужно ли мне запасное колесо для прицепа?
Робертсон советует покупать и возить с собой запасное колесо для каждой оси прицепа: «По моему опыту, если бы у меня был прицеп-тандем, я бы всегда имел два запасных колеса, потому что если вы потеряете одно колесо, вы, скорее всего, перегрузите и другое колесо с той же стороны».
Как называется колесо на прицепе?
Опорное колесо прицепа (его также иногда называют «подкатное колесо») крепится к дышлу (к «водилу») и помогает припарковать легковой прицеп в отцепленном состоянии. Опорное колесо пригодится всем, кто не хочет напрягать спину при перемещении (особенно груженного) прицепа и надевании сцепной головки на фаркоп.
Советы
СОВЕТ №1
Перед тем как приступить к изготовлению опорного колеса, тщательно изучите конструкцию вашего прицепа и определите оптимальное место для его установки. Это поможет избежать проблем с балансировкой и обеспечит стабильность прицепа при парковке.
СОВЕТ №2
Используйте качественные материалы для изготовления опорного колеса. Металл, который вы выберете, должен быть прочным и устойчивым к коррозии, чтобы обеспечить долговечность конструкции и безопасность при эксплуатации.
СОВЕТ №3
Обратите внимание на размер и тип колеса. Оно должно быть достаточно большим, чтобы обеспечить хорошую поддержку прицепа, но не слишком громоздким, чтобы не мешать при движении. Подберите колесо, соответствующее весу вашего прицепа.
СОВЕТ №4
Не забывайте о регулярной проверке состояния опорного колеса. Убедитесь, что оно не имеет повреждений и правильно функционирует. Это поможет избежать неприятных ситуаций во время эксплуатации прицепа.
