Как найти и устранить неисправности печки Renault Symbol

Печка в автомобиле Renault Symbol обеспечивает комфорт водителя и пассажиров в холодное время года. Однако она может сталкиваться с неисправностями, которые снижают эффективность обогрева или приводят к полной остановке работы. В статье рассмотрим основные причины неисправностей печки и предоставим пошаговые инструкции по их диагностике и устранению. Это поможет владельцам Renault Symbol сэкономить время и деньги на ремонте и обеспечить комфортные поездки в любых погодных условиях.

Основные неисправности печки Renault Symbol

Необычно, но многие водители, даже имея опыт, не всегда понимают, что представляет собой отопитель в автомобиле. Этот термин относится к теплообменнику, чаще всего выполненному в виде радиатора. Радиатор соединен с системой охлаждения двигателя, и антифриз поступает в него от мотора, что делает его горячим. Вентилятор отопителя подает наружный воздух на поверхности радиатора, нагревая его, и этот воздух затем попадает в салон. Так работает большинство автомобильных отопительных систем.

Если печка Renault Symbol не греет должным образом, это не всегда означает, что проблема заключается в радиаторе, вентиляторе или воздуховодах. Неполадки с обогревом могут быть связаны с другими компонентами. Рассмотрим основные причины, по которым могут возникнуть проблемы с отоплением салона:

• утечка антифриза;
• наличие воздуха в системе;
• неисправность термостата;
• поломка водяного насоса;
• засорение радиатора отопителя;
• выход из строя вентилятора отопителя;
• загрязнение салонного фильтра.

Теперь давайте рассмотрим признаки и способы устранения этих неисправностей.

Эксперты советуют начинать диагностику печки Renault Symbol с проверки предохранителей и реле, так как их неисправность может стать причиной отсутствия обогрева. Далее стоит обратить внимание на уровень охлаждающей жидкости, поскольку ее недостаток может привести к неэффективной работе системы. Если эти элементы в порядке, следует проверить термостат и радиатор, так как их неисправности также влияют на качество обогрева.

Кроме того, важно осмотреть вентилятор и его электропроводку. Если вентилятор не функционирует, возможно, проблема кроется в моторе или управляющем реле. Если все перечисленные компоненты исправны, стоит обратить внимание на систему климат-контроля, которая может потребовать диагностики с использованием специального оборудования. Регулярное техническое обслуживание и своевременная диагностика помогут избежать серьезных поломок и продлить срок службы отопителя.

рено симбол – моторчик отопителя.

Эксперты рекомендуют начать диагностику печки Renault Symbol с проверки предохранителей и реле, так как это наиболее распространенные причины неисправностей. Далее следует обратить внимание на уровень охлаждающей жидкости и состояние радиатора отопителя. Если печка не греет, возможно, забиты каналы, и потребуется их промывка. Также стоит проверить работу вентилятора и его регуляторов, так как они могут выйти из строя. В случае, если все вышеперечисленное в порядке, стоит обратить внимание на термостат и насос охлаждающей жидкости. Важно помнить, что самостоятельная диагностика требует знаний и навыков, поэтому в сложных случаях лучше обратиться к специалистам.

Снижение уровня охлаждающей жидкости

С этой проблемой автомобилисты сталкиваются довольно часто. Магистраль охлаждения может разгерметизироваться в разных местах, от патрубков до блока цилиндров. Если утечка находится где-то снаружи, найти её не составит труда: если под автомобилем пятен тосола обнаружить не удастся, это место обязательно выдаст себя наличием влажных загрязнений. Трещины внутри двигателя визуально обнаружить не получится, но в таких случаях неисправность выдаёт себя изменением цвета выхлопа на густой белый. При трещинах на патрубках и неплотностях в местах их соединения с фланцами проблема решается заменой самих шлангов или хомутов. Если начал течь один из радиаторов – его придётся демонтировать с целью ремонта или замены. То же самое можно сказать и о протечках через прохудившиеся уплотнители помпы или термостата, но наибольшие неприятности доставит разгерметизация блока цилиндров. К счастью, такая неприятность случается довольно редко.

Интересные факты

Вот несколько любопытных фактов о том, как обнаружить и устранить неисправности печки Renault Symbol:

1. Диагностика по звукам: Одним из первых сигналов о неисправности печки может стать необычный шум, исходящий от вентилятора. Если вы слышите скрежет или свист, это может свидетельствовать о наличии посторонних предметов в вентиляторе или о износе подшипников. Обратите внимание на такие звуки, чтобы быстрее выявить источник проблемы.
2. Проверка системы охлаждения: Часто неисправности печки связаны не только с самим устройством, но и с системой охлаждения двигателя. Низкий уровень антифриза или наличие утечек могут привести к недостаточному прогреву воздуха, поступающего в салон. Регулярная проверка уровня жидкости и состояния радиатора поможет избежать множества проблем.
3. Электрические соединения: В Renault Symbol управление печкой осуществляется через электрические схемы, и неисправности могут возникать из-за плохих контактов или поврежденных проводов. Проверка предохранителей и разъемов может помочь быстро выявить проблемы, особенно если печка не включается.

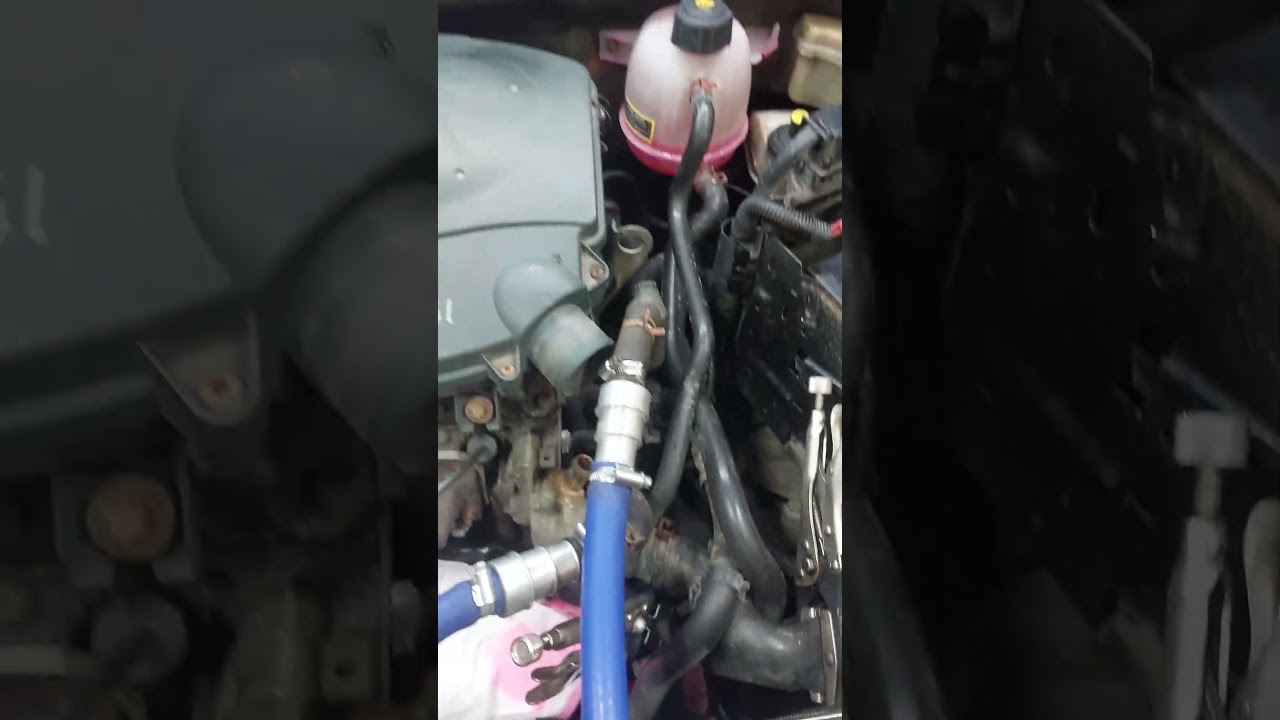

Renault Symbol 1.4, промывка радиатора печки

Воздушные пробки

Попадание воздуха в охлаждающую систему автомобиля ухудшает циркуляцию антифриза и негативно сказывается на работе отопителя. Для решения проблемы используется метод активной прогазовки с открытой крышкой расширительного бачка. Рекомендуется приподнять переднюю часть автомобиля, чтобы повысить вероятность устранения воздушных пробок в труднодоступных участках системы.

Залипание клапана термостата

Это устройство предназначено для перенаправления потока охлаждающей жидкости (ОЖ) с малого круга на большой. Такая схема позволяет быстрее прогревать двигатель до рабочей температуры, так как антифриз не попадает в радиатор, а циркулирует между двигателем и печкой. Со временем, из-за старения и загрязнений, шток клапана термостата может заедать, что приводит к сбоям в его работе и, как следствие, к нарушениям в системе охлаждения.

Чтобы выявить эту проблему, достаточно оценить температуру патрубка, который соединяет двигатель с радиатором. Он должен оставаться холодным, пока двигатель не достигнет рабочей температуры, и только затем быстро прогреться. Если же он начинает нагреваться сразу после запуска двигателя или остается холодным при включенном вентиляторе, термостат необходимо заменить, так как его ремонт невозможен.

Процесс демонтажа термостата выполняется в следующем порядке:

• Сначала сливается тосол, откручивая пробку на блоке цилиндров (не на радиаторе!);
• Затем ослабляется хомут, фиксирующий патрубок, который идет к крышке термостата;
• Далее снимается сам патрубок;
• Откручиваются болты, крепящие крышку термостата;
• Неисправный термостат извлекается вместе с уплотнительным кольцом;
• Посадочное место очищается от загрязнений;
• Устанавливается новый термостат с новой прокладкой;
• Все предыдущие шаги выполняются в обратном порядке.

После долива охлаждающей жидкости важно проверить, нет ли протечек при работающем двигателе, а также убедиться в правильной работе нового устройства.

Поломка помпы

Насос, создающий давление в системе охлаждения, имеет ограниченный срок службы. Основные причины его неисправностей — износ подшипника и крыльчатки. Проблемы проявляются в виде визгов и скрипов из моторного отсека, что легко определить при открытом капоте. Заклинивание водяного насоса не только отключает отопитель Renault Symbol, но и вызывает быстрый перегрев двигателя, что может привести к поломке и дорогостоящему ремонту. Обычно электроника предупреждает о перегреве, позволяя автовладельцу заменить помпу. Процесс замены включает:

• Слив антифриза через сливное отверстие на корпусе двигателя;
• Демонтаж правого колеса;
• Снятие ремня генератора, ослабив натяжной ролик, и откручивание шкива маховика;
• Если есть защита мотора, откручиваем и снимаем её;
• Подставляем опору под двигатель и демонтируем верхний кронштейн опоры силового агрегата;
• Откручиваем и убираем кожух приводного ремня;
• Снимаем ремень, отметив положение меток на ремне и шкиве с помощью зубила или аналогичного инструмента, так как оригинальные метки могут отсутствовать;
• Получаем доступ к насосу, откручиваем и снимаем его;
• Устанавливаем новую помпу и выполняем все операции в обратном порядке, соблюдая совпадение меток при установке ремня ГРМ.

Засорен радиатор отопителя

Среди всех возможных неисправностей, которые могут привести к неработоспособности штатной печки Renault Symbol, одной из самых сложных для устранения является ухудшение теплообмена радиатора из-за его загрязнения. Это связано с тем, что для демонтажа теплообменника необходимо полностью разобрать переднюю панель приборов, что предусмотрено производителем. Однако, стоит отметить, что данную процедуру можно выполнить и самостоятельно. Учитывая, что в автосервисе за такую работу могут запросить значительную сумму, которую можно было бы потратить на более полезные вещи, это может стать хорошей альтернативой. Главное — наличие базового набора инструментов (хотя стоит отметить, что Torx-головки в стандартный набор не входят), желание и хотя бы небольшой опыт в ремонте автомобиля.

Почему же радиатор печки засоряется? На это есть несколько причин, как стандартных, так и специфических. К последним можно отнести повреждение и разрушение пластиковой перегородки в расширительном бачке. Маленькие кусочки этой перегородки, попадая в соты радиатора, могут перекрывать их, что приводит к значительному снижению пропускной способности. Однако чаще всего загрязнение радиатора происходит из-за старения: частицы, находящиеся в антифризе, особенно если он низкого качества, постепенно оседают на внутренних стенках трубок радиатора, сужая их и ухудшая теплоотдачу. Этот процесс значительно ускоряется, если летом вместо тосола используется вода, что практикуют многие водители. Если вода берется из-под крана или колодца, то в ней содержится гораздо больше загрязняющих веществ как органического, так и минерального происхождения. Аналогичные негативные последствия могут возникнуть при использовании герметиков, предназначенных для устранения утечек радиаторов.

В руководстве пользователя не указано, как часто нужно менять или промывать радиатор печки, поэтому степень загрязнения приходится определять на глаз. Можно с уверенностью сказать, что старение теплообменника начинается примерно с пробега 80-100 тысяч километров, если не использовались описанные выше методы, включая добавление различных «улучшающих» добавок в тосол. Как же понять, что печка Renault Symbol не работает именно из-за радиатора? Вот несколько признаков:

• в салоне появился запах антифриза;
• боковые и лобовое стекло начинают запотевать без видимой причины;
• при включенной печке в салоне образуется дымка, хорошо видимая при открытой двери.

Однако эти косвенные признаки не являются однозначными — они могут указывать и на другие проблемы. Наиболее надежный способ диагностики заключается в прощупывании обоих патрубков радиатора: если один из них горячий, а другой холодный или прохладный, это может свидетельствовать о непроходимости радиатора.

Если вы уже ранее занимались промывкой или заменой радиатора, несмотря на объем предстоящих работ, с ними можно справиться примерно за час. Новичкам это может занять значительно больше времени и усилий. Порядок действий для демонтажа теплообменника Renault Symbol:

• отключите отрицательную клемму аккумулятора;
• слейте антифриз, желательно полностью — это можно сделать, например, с помощью автомобильного компрессора или ручного насоса;
• открутите и уберите в сторону провода стеклоочистителя (понадобится ключ на 13);
• открутите крепление кронштейна расширительного бачка (две гайки на 10);
• снимите крышку отопителя (два болта, ключ на 10);
• дальнейшие действия проводятся в салоне и связаны с разборкой панели;
• головкой Torx на 20 открутите саморезы крепления кожуха рулевой колонки;
• уберите обе половинки кожуха, откроется доступ к винтам крепления тоннеля, открутите их;
• подденьте и снимите чехол рычагов ручного тормоза и КПП;
• демонтируйте тоннель;
• открутите болты крепления рулевой колонки;
• снимите передний воздуховод (крепится саморезами на боковинах панели торпеды);
• после демонтажа панели приборов открутите болты крепления панели управления отопителем;
• снимите торпеду (ищите семь саморезов, скрытые определите методом «отжима»);
• только после этого откроется доступ к радиатору. Снимите его вместе с панелью управления, открутив несколько крепежных болтов.

Оценив состояние теплообменника, решите, стоит ли пытаться его промыть или прочистить, или лучше заменить радиатор на новый. В любом случае все операции выполняйте в обратном порядке.

Неисправный вентилятор печки

Существует два основных сценария: электромотор вентилятора может не запускаться или работать только на максимальной скорости, при этом переключение на более низкие режимы не дает результата. Если наблюдается второй вариант, причиной является перегоревший резистор отопителя, отвечающий за изменение скоростей мотора. Двигатель односкоростной, а схема с понижающим резистором — самая простая и экономичная, поэтому используется чаще всего. Замена резистора выполняется следующим образом:

• отключите минусовую клемму аккумулятора;
• снимите облицовку и уберите накладку рамы ветрового стекла;
• демонтируйте шумоизоляционную обивку;
• уберите вакуумный усилитель;
• отсоедините колодку питания дополнительного резистора;
• проверьте исправность резистора с помощью мультиметра, выставив режим измерения сопротивления и замыкая контакт с одним из двух параллельных. Если значение отличается от номинала, резистор нужно заменить;
• открутите верхний болт, извлеките перегоревший резистор и установите новый;
• выполните все действия в обратном порядке (подключение колодки не вызовет проблем — она фиксируется только в одном положении).

Если резистор исправен, печка Renault Symbol плохо греет из-за перегоревшего термопредохранителя, который находится на блоке резисторов с левой стороны вентилятора отопителя (если смотреть из салона) и включен в цепь питания электромотора последовательно. Предохранитель защищает электрооборудование от повреждений, вызванных заклиниванием моторчика печного вентилятора. При заклинивании ротора электродвигателя ток проходит с высоким значением, что приводит к перегреву резисторов и термопредохранителя.

Он перегорает при температуре 190°С (температура плавления сплава олова в предохранителе). Как и обычный плавкий предохранитель, он не подлежит восстановлению и требует замены. Новый термопредохранитель (с тем же номиналом или на 210°С) устанавливается поверх перегоревшего — его длинные контакты это позволяют. Пайка не подходит, так как температура паяльника около 400 градусов, и нужно обладать навыками, чтобы избежать перегрева. Высоты места достаточно — можно прикрутить несколько термопредохранителей.

Рекомендуем избегать пайки по предложенной схеме — вероятность успеха низка. Штатный термопредохранитель устанавливается с помощью точечной сварки. Для надежного контакта ножки обмотайте мягкой толстой проволокой, например, алюминиевой, и обожмите пассатижами.

Если вентилятор не работает, а поток горячего воздуха минимален, проблема может быть в самом вентиляторе или в схеме его питания. Проверьте целостность предохранителя F26. Если он перегорел, не спешите устанавливать новый — возможно, в цепи есть короткое замыкание. Также проверьте наличие напряжения на восьмом выводе ЭБУ, отвечающем за климатическую систему. Если все в порядке, проверьте реле, отвечающее за работу вентилятора на высокой скорости (номер 233).

Проблема может быть в неисправном переключателе скоростей на панели приборов (нет контакта, сломан привод). Для этого потребуется снять панель. Цепь питания электромотора вентилятора от предохранителя также может иметь разрывы, поэтому используйте мультиметр, но придется разбирать торпеду. Если все электрические причины исключены, приступайте к демонтажу вентилятора:

• снимите декоративную крышку под щетками дворников;
• уберите защитный кожух слива под лобовым стеклом (можно его почистить);
• отсоедините две колодки с проводами на корпусе вентилятора: большую и маленькую, отвечающую за питание электромотора заслонки рециркуляции;
• открутите шурупы на электродвигателе вентилятора. Левый верхний откручивайте укороченным накидным ключом, головка не влезет. С нижним тоже могут возникнуть трудности — открутите почти на полную длину, а последний этап выполните узкогубцами;
• моторчик висит на нижней защелке. Аккуратно потяните на себя, покачивая в стороны, пока он не отсоединится от фиксатора. При установке нового вентилятора нужно попасть вслепую в замок фиксатора и наклонить моторчик на себя, затем надавить, пока он не защелкнется;
• после извлечения моторчика пропылесосьте все посадочные места в кожухе электровентилятора и прочистите заслонку рециркуляции, чтобы не засунуть вглубь уплотняющую резинку;
• установите исправный вентилятор в сборе и соберите все в обратной последовательности.

Загрязнённый салонный фильтр

Если поток воздуха из дефлекторов значительно слабее, чем требуется, независимо от выбранного режима скорости, вероятной причиной может быть забитый салонный фильтр. Его срок службы довольно ограничен – около 15 тысяч километров, а с учетом состояния наших дорог, он может загрязняться еще быстрее, особенно это касается угольного фильтра. Признаки, указывающие на необходимость замены салонного фильтра, схожи с симптомами загрязненного радиатора:

• повышенная запотевание стекол;
• появление неприятных запахов;
• запыленность в салоне;
• заметное ухудшение работы отопителя.

Стоит отметить, что у большинства иномарок салонный фильтр находится за бардачком, и для его замены необходимо снять перчаточный ящик. В модели Renault Symbol эта процедура осуществляется из моторного отсека. Фильтр располагается под наружной крышкой, доступ к которой закрывает уплотнитель. Сначала снимаем уплотнитель, затем отщелкиваем два фиксатора крышки и одну достаточно хрупкую клипсу. Далее отключаем колодку с проводами и откручиваем болт, который удерживает крышку фильтра. Извлекаем загрязненный фильтр, устанавливаем новый и собираем все в обратном порядке.

Таким образом, решение проблемы с отопителем может иметь множество подходов, и хотя неисправность печки – это не самое приятное событие, это отличная возможность получить ценный опыт в самостоятельном ремонте автомобиля.

Как поменять салонный фильтр в Рено Символ

Проблемы с электропроводкой и предохранителями

Проблемы с электропроводкой и предохранителями могут стать одной из основных причин неисправности печки в Renault Symbol. Важно понимать, что печка автомобиля зависит от электрической системы, и любые сбои в ней могут привести к тому, что обогреватель не будет работать должным образом. Рассмотрим основные аспекты, связанные с электропроводкой и предохранителями.

1. Проверка предохранителей

Первым шагом в диагностике неисправностей печки является проверка предохранителей. В Renault Symbol предохранители, отвечающие за работу печки, обычно находятся в блоке предохранителей, который расположен под капотом или в салоне автомобиля. Для начала необходимо ознакомиться с руководством пользователя, чтобы определить, какой именно предохранитель отвечает за печку.

После нахождения нужного предохранителя, его следует визуально осмотреть на наличие повреждений. Если предохранитель сгорел, его необходимо заменить на новый с аналогичными характеристиками. Если новый предохранитель также сгорает, это может указывать на наличие короткого замыкания в проводке или неисправность самого устройства.

2. Осмотр электропроводки

Если предохранители в порядке, следующим шагом будет осмотр электропроводки, связанной с печкой. Важно проверить все соединения на наличие коррозии, повреждений или обрывов. Часто проблемы с проводкой возникают из-за износа изоляции, что может привести к короткому замыканию.

Обратите внимание на места, где проводка проходит через металлические элементы кузова, так как там может происходить трение, что также может привести к повреждению изоляции. Если вы обнаружите поврежденные участки, их необходимо либо заизолировать, либо заменить на новые провода.

3. Проверка реле печки

Еще одной важной частью электрической системы печки является реле. Реле отвечает за включение и выключение печки, и его неисправность может привести к тому, что печка не будет работать вообще. Для проверки реле необходимо найти его в блоке реле, который также может находиться под капотом или в салоне.

Реле можно протестировать с помощью мультиметра, проверив его на наличие сопротивления. Если реле не функционирует, его следует заменить на новое.

4. Диагностика переключателей и кнопок управления

Не стоит забывать и о переключателях, которые управляют работой печки. Если кнопка не реагирует на нажатие или работает некорректно, это может указывать на неисправность самого переключателя. В этом случае его также необходимо проверить и, при необходимости, заменить.

5. Заключение

Проблемы с электропроводкой и предохранителями могут быть сложными для диагностики, но с помощью систематического подхода и внимательного осмотра можно выявить и устранить неисправности. Если после всех проверок печка все еще не работает, возможно, стоит обратиться к специалистам для более глубокой диагностики и ремонта.

Проверка и замена термостата

Термостат является ключевым элементом системы охлаждения двигателя, который отвечает за поддержание оптимальной температуры двигателя и, соответственно, за эффективную работу печки. Если термостат неисправен, это может привести к недостаточному прогреву охлаждающей жидкости, что негативно скажется на работе печки. Поэтому важно регулярно проверять и при необходимости заменять термостат.

Для начала, чтобы проверить термостат, необходимо выполнить следующие шаги:

1. Подготовка автомобиля: Убедитесь, что двигатель остыл, чтобы избежать ожогов. Поднимите капот и найдите термостат, который обычно расположен в верхней части двигателя, где шланг радиатора соединяется с блоком цилиндров.
2. Проверка температуры: Запустите двигатель и дайте ему поработать на холостом ходу в течение 10-15 минут. Затем проверьте, нагревается ли верхний шланг радиатора. Если шланг остается холодным, это может указывать на то, что термостат не открывается.
3. Проверка на утечки: Осмотрите область вокруг термостата на наличие утечек охлаждающей жидкости. Если вы заметили следы жидкости, это может свидетельствовать о повреждении уплотнительного кольца или самого термостата.

Если вы подозреваете, что термостат неисправен, его необходимо заменить. Процесс замены термостата включает следующие шаги:

1. Слив охлаждающей жидкости: Подготовьте контейнер для сбора жидкости и слейте охлаждающую жидкость из системы. Это можно сделать, открыв кран радиатора или открутив нижний шланг радиатора.
2. Снятие старого термостата: Отсоедините шланги, ведущие к термостату, и открутите крепежные болты. Аккуратно извлеките термостат из его посадочного места.
3. Установка нового термостата: Убедитесь, что новый термостат соответствует спецификациям вашего автомобиля. Установите его на место, предварительно очистив поверхность от старого герметика и остатков охлаждающей жидкости. Закрепите термостат с помощью болтов и подсоедините шланги.
4. Заполнение системы охлаждения: Залейте новую охлаждающую жидкость в систему, следя за тем, чтобы не было пузырьков воздуха. Запустите двигатель и дайте ему поработать, проверяя, как работает термостат и нет ли утечек.

После замены термостата рекомендуется провести тест-драйв, чтобы убедиться, что печка работает должным образом и двигатель достигает нормальной рабочей температуры. Если после всех проведенных действий печка все еще не функционирует должным образом, стоит обратиться к специалисту для дальнейшей диагностики системы отопления.

Вопрос-ответ

Какие основные признаки неисправности печки в Renault Symbol?

Основные признаки неисправности печки могут включать отсутствие горячего воздуха, посторонние звуки при работе вентилятора, а также запахи, исходящие из системы отопления. Если печка не обогревает салон автомобиля должным образом, это может указывать на проблемы с радиатором отопителя или термостатом.

Как самостоятельно проверить работу вентилятора печки?

Для проверки работы вентилятора печки необходимо включить зажигание и установить регулятор на максимальную скорость. Если вентилятор не работает, следует проверить предохранитель, а также соединения проводов и сам мотор вентилятора на наличие повреждений или загрязнений.

Что делать, если печка не дует горячим воздухом?

Если печка не дует горячим воздухом, сначала проверьте уровень охлаждающей жидкости в системе. Низкий уровень может привести к недостаточному обогреву. Также стоит проверить термостат и радиатор отопителя на наличие засоров или утечек. Если проблема не устраняется, рекомендуется обратиться к специалисту для более детальной диагностики.

Советы

СОВЕТ №1

Перед началом диагностики печки проверьте предохранители. Часто причиной неисправности может быть просто перегоревший предохранитель, который легко заменить. Ознакомьтесь с руководством пользователя, чтобы узнать, какой предохранитель отвечает за работу печки.

СОВЕТ №2

Проверьте уровень охлаждающей жидкости в системе. Низкий уровень жидкости может привести к недостаточному обогреву салона. Убедитесь, что уровень жидкости находится в пределах нормы, и при необходимости долейте охлаждающую жидкость.

СОВЕТ №3

Обратите внимание на работу термостата. Если термостат заедает в открытом положении, двигатель может не нагреваться до необходимой температуры, что также влияет на работу печки. Проверьте его состояние и замените при необходимости.

СОВЕТ №4

Если печка не дует горячим воздухом, проверьте заслонки и воздуховоды. Заслонки могут заедать или быть заблокированными, что мешает нормальному потоку воздуха. Убедитесь, что все механизмы работают корректно и нет препятствий в воздуховодах.
