Причины не работающего корректора фар на машине

Корректор фар — важный элемент системы освещения автомобиля, который настраивает угол наклона фар в зависимости от загрузки. Иногда владельцы сталкиваются с проблемой его неисправности, что ухудшает видимость и создает опасные ситуации. В этой статье рассмотрим основные причины выхода корректора из строя и предложим рекомендации по диагностике и устранению неисправностей. Знание этих причин поможет автовладельцам своевременно выявлять и решать проблемы, обеспечивая безопасность на дороге.

НЕИСПРАВНОСТИ ГИДРОКОРРЕКТОРА

Среди факторов, способствующих неисправности гидрокорректора фар, можно выделить разгерметизацию соединений трубок и уплотнительных манжет. Неплотные соединения приводят к утечке рабочей жидкости и попаданию воздуха в систему, что нарушает функционирование поршней. Для корректной работы система должна быть полностью заполнена жидкостью. Производитель не предполагает возможность ремонта гидрокорректора, поэтому в случае неисправности узел заменяется целиком. В статье «Ремонт гидрокорректора» обсуждаются методы диагностики и восстановления данной системы.

Гидрокорректор фар находится в каждом блоке фар и включает в себя исполнительный механизм, который воздействует на отражатель. От него отходят две трубки, соединяющиеся через технологическое отверстие в моторном щите с главным цилиндром и переключателем на приборной панели.

Эксперты в области автомобильной техники выделяют несколько ключевых причин, по которым корректор фар может перестать работать. Во-первых, одной из наиболее распространенных проблем является неисправность электропроводки. Порванные или окисленные контакты могут привести к отсутствию питания на моторчике корректора. Во-вторых, сбои могут возникать из-за поломки самого механизма регулировки, что часто связано с износом деталей или попаданием влаги. Также стоит обратить внимание на блок управления, который может выйти из строя из-за короткого замыкания или других электрических неисправностей. Наконец, неправильная эксплуатация, например, частое использование корректора при выключенном зажигании, может негативно сказаться на его работоспособности. Регулярная диагностика и своевременное обслуживание помогут избежать этих проблем.

Что такое корректор фар?

Эксперты в области автомобильной техники отмечают несколько основных причин, по которым корректор фар может перестать функционировать. Во-первых, одной из самых распространенных проблем является выход из строя электродвигателя, отвечающего за регулировку положения фар. Это может произойти из-за механических повреждений или износа деталей. Во-вторых, неисправности в электрической цепи, такие как обрывы проводов или коррозия контактов, также могут привести к тому, что корректор не будет работать. Кроме того, специалисты указывают на возможность сбоя в блоке управления, который отвечает за работу системы. Наконец, недостаток технического обслуживания и игнорирование сигналов о неисправностях могут усугубить ситуацию, что в итоге приводит к полной остановке работы корректора фар.

ЗАМЕНА

Все работы будут показаны на примере автомобилей ВАЗ, в частности, Лада Гранта, но и на других моделях конструкция не будет иметь больших отличий.

Интересные факты

Вот несколько любопытных фактов о причинах, по которым корректор фар на автомобиле может не функционировать:

1. Электрические неисправности: Одной из наиболее частых причин, по которой корректор фар не работает, является сбой в электрической цепи. Это может быть вызвано сгоревшими предохранителями, поврежденными проводами или плохими контактами. Даже незначительные повреждения могут привести к тому, что корректор не будет получать необходимое питание.

2. Механические повреждения: Корректоры фар обычно функционируют на основе механических приводов, которые могут заедать или ломаться. Например, если механизм, отвечающий за изменение угла наклона фар, забит грязью или поврежден, это может стать причиной его неработоспособности. Регулярная проверка и очистка этих механизмов помогут избежать подобных проблем.

3. Ошибки в установке или регулировке: В некоторых случаях корректор фар может не работать из-за неправильной установки или регулировки. Если автомобиль подвергался ремонту или замене фар, возможно, механизм корректора был неправильно подключен или установлен. Это подчеркивает важность профессиональной установки и регулярного обслуживания автомобиля.

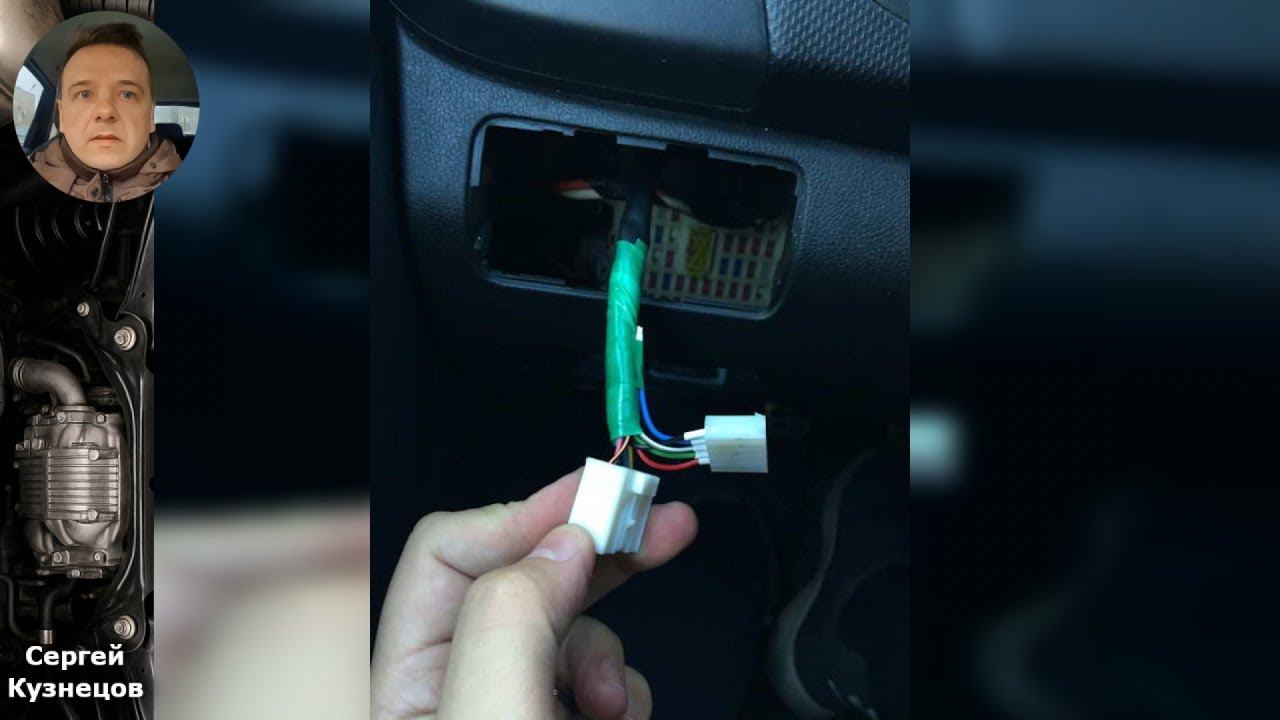

Почему не работает корректор фар? 5 основных причин и их решения!

Демонтаж неисправного гидрорегулятора:

• Уберите нижнюю декоративную панель слева от рулевой колонки (она фиксируется на клипсах).
• Снимите ручку переключателя гидрокорректора, потянув ее на себя.
• Главный механизм крепится гайкой на 21, которую можно открутить накидной головкой. Также подойдет головка на 22, так как затяжка незначительная.
• Извлеките главный механизм из внутренней части.
• В каждой фаре есть рабочий цилиндр. Чтобы его извлечь, поверните корпус исполнительного механизма против часовой стрелки до освобождения защелок и потяните на себя.
• Освободите трубки, крепящиеся к кузову с помощью клипс с хомутами. Если ремонт гидрокорректора не планируется, трубки можно отрезать для упрощения демонтажа (вытащить, потянув за отрезок трубки у левой фары). Учтите, что иногда гидрокорректор может не работать, но жидкости в системе может быть достаточно, поэтому подготовьте емкость для слива.
• Снимите отрицательную клемму и демонтируйте аккумулятор для доступа к технологическому отверстию в моторном щите (потребуются накидные ключи на 10 и 13).
• Утопите один край уплотнительной резинки с помощью отвертки, затем постепенно продвигайте ее в салон.
• Извлеките трубки вместе с уплотнителем, потянув за главный механизм в салоне. Возможно, придется отсоединить разъемы у педального узла, которые могут мешать выходу уплотнителя.

Установка нового гидрокорректора

Для установки из салона аккуратно протяните исполнительные механизмы и трубки через отверстие до манжет. Учитывая, что пространство в области педального узла ограничено, будет полезно попросить кого-то помочь, потянув за трубки в подкапотном пространстве, следуя вашим указаниям. Уплотнительную резинку следует вынуть за моторный щит, а затем установить в паз с внешней стороны. После этого вам останется лишь уложить трубки по заводскому маршруту. При необходимости клипсы и хомуты можно приобрести или заменить на стандартные хомуты.

НЕИСПРАВНОСТИ ЭЛЕКТРОМЕХАНИЧЕСКОГО КОРРЕКТОРА

Электроприводная система надежнее гидрокорректора, но имеет свои недостатки.

Возможные неисправности:

• повреждение и износ проводов, образование окислов в разъемах;
• износ компонентов электродвигателя;
• выход из строя элементов схемы (например, из-за перенапряжения в бортовой сети автомобиля или попадания влаги внутрь блока управления). Неисправность резисторов может привести к неправильной работе корректора или ограниченному диапазону регулировки. Часто причиной проблем становится износ резистивных дорожек, что вызывает дребезг контактов. Электронный блок управления будет постоянно пытаться выровнять напряжение, что может привести к перегреву и выходу из строя микросхем.

В данной статье мы рассмотрим процесс диагностики электромеханического корректора фар с принудительным управлением. Диагностика сложных неисправностей автоматизированных систем, использующих датчики уровня дорожного просвета, требует более углубленной технической подготовки.

ПРИНЦИПИАЛЬНАЯ СХЕМА

Перед диагностикой ознакомьтесь с электрической схемой подключения мотор-редукторов автомобиля.

Чаще всего применяются 2 типовые схемы включения:

• с 5-проводным разъемом мотор-редукторов. Такой тип подключения можно встретить не только в заводских системах, но и в наборах для самостоятельной установки электрокорректора (например, ЭМКФ 11);
• с 3-проводным разъемом мотор-редукторов (чаще всего используется в современных автомобилях). В этом случае один из контактов будет «массой», второй – постоянным «+», а третий – сигнальным проводом.

Несмотря на различия в распиновке, электрокорректор фар функционирует на большинстве автомобилей по схожему принципу. Основой работы является постоянное сравнение напряжения на двух переменных резисторах. Один из резисторов подключен к переключателю положения корректора фар на панели приборов, а другой – к датчику фактического положения штока электрокорректора. Сравнение напряжений с помощью дифференциального усилителя позволяет уравновесить напряжения при наличии ошибки рассогласования. Таким образом, поворот переключателя на панели приборов приводит к выдвижению электропривода корректора фар на заданное расстояние.

МЕТОДЫ ДИАГНОСТИКИ

1. Проверьте предохранитель (рекомендуем ознакомиться с инструкцией по замене). Частое срабатывание предохранителя может указывать на оголенный контакт в цепи и короткое замыкание.
2. Проведите визуальный осмотр разъемов на наличие окислов. Также проверьте проводку на износ или обрывы. Окислы можно удалить надфилем.
3. Используйте мультиметр для проверки питания. Если проблема не в разъемах или проводах, разберите мотор-редуктор или блок управления корректором фар. Обратите внимание на схемы на наличие обгоревших или вздутых радиодеталей и плохо припаянных контактов. Большинство компонентов можно приобрести в магазине радиодеталей.

ПРОВЕРКА ПИТАНИЯ МУЛЬТИМЕТРОМ

Если вы никогда не занимались диагностикой электрических устройств, настоятельно советуем ознакомиться с руководством по эксплуатации мультиметра. В первую очередь, нужно проверить, поступает ли на разъем мотор-редуктора постоянное напряжение «+» и есть ли на нем «масса». В режиме измерения постоянного тока (DCV) подключите плюсовой щуп к сигнальному проводу, а минусовой – к контакту «массы».

В выключенном состоянии напряжение должно быть минимальным, а при вращении переключателя оно должно составлять от 3 до 10 В. Не забудьте включить ближний свет фар перед проведением проверки.

Если «–» или «+» не поступает на разъем, повторите ту же процедуру с разъемом, который соединяется с блоком управления в салоне автомобиля. Если питание уходит с разъема ЭБУ, но не доходит до разъема мотор-редуктора, это указывает на обрыв проводки. В случае отсутствия питания на разъеме мотор-редуктора, проверьте «массу» и «+» самого блока управления. Если питание поступает к блоку, но ЭБУ не реагирует на изменение положения переключателя, это свидетельствует о неисправности внутри блока управления корректором фар.

Не рекомендуется долгое время подавать напряжение от аккумулятора напрямую на выводы мотор-редуктора для проверки его работоспособности. Для правильной диагностики электропривода лучше использовать подстроечный резистор с номиналом 10 кОм в схеме.

Ремонт и проверка корректора фар VW Golf 5

ПРОБЛЕМЫ С ЭЛЕКТРИЧЕСКИМИ СОЕДИНЕНИЯМИ

Одной из наиболее распространенных причин, по которой корректор фар может не функционировать должным образом, являются проблемы с электрическими соединениями. Корректоры фар, как правило, работают на основе электрических сигналов, которые передаются от блока управления к механизмам, регулирующим угол наклона фар. Если в этой цепи возникают неисправности, это может привести к тому, что корректор не будет выполнять свои функции.

Первым шагом в диагностике проблем с электрическими соединениями является проверка состояния проводки. Износ, повреждения или коррозия проводов могут привести к потере сигнала. Важно внимательно осмотреть все видимые участки проводки, особенно в местах, где она может подвергаться механическим повреждениям или воздействию влаги. Если проводка выглядит изношенной, рекомендуется заменить ее на новую.

Также стоит обратить внимание на разъемы и клеммы, которые соединяют провода с блоком управления и механизмами корректора. Соединения могут окисляться, что приводит к плохому контакту. В таких случаях необходимо очистить разъемы от окислов и, при необходимости, заменить их. Использование специальной смазки для контактов может помочь предотвратить дальнейшую коррозию.

Еще одной причиной проблем с электрическими соединениями может быть сбой в работе блока управления. Если блок управления не получает сигналы от датчиков, он не сможет корректировать положение фар. Для диагностики блока управления можно использовать специализированное оборудование, которое считывает коды ошибок. Если в системе обнаружены ошибки, их необходимо устранить, что может включать замену блока управления или его перепрограммирование.

Кроме того, стоит учитывать, что проблемы с электрическими соединениями могут быть вызваны и внешними факторами, такими как короткое замыкание или перегрузка электрической сети автомобиля. В таких случаях необходимо проверить всю электрическую систему автомобиля, чтобы выявить и устранить источник проблемы.

В заключение, проблемы с электрическими соединениями являются одной из основных причин, по которым корректор фар может не работать. Регулярная проверка состояния проводки, разъемов и блока управления поможет своевременно выявить и устранить неисправности, обеспечивая правильную работу системы коррекции фар и, как следствие, безопасность на дороге.

ВЛИЯНИЕ УСЛОВИЙ ЭКСПЛУАТАЦИИ

Условия эксплуатации автомобиля играют ключевую роль в функционировании всех его систем, включая корректор фар. Неправильные или неблагоприятные условия могут привести к сбоям в работе данного устройства. Рассмотрим основные факторы, влияющие на работоспособность корректора фар.

1. Температурные колебания: Корректоры фар, как правило, работают на основе электромеханических или электронных механизмов, которые могут быть чувствительны к температурным изменениям. В условиях сильного холода или жары, компоненты корректора могут терять свою функциональность. Например, в морозы смазочные материалы могут загустевать, что затрудняет движение механизма, а в жару — перегрев может привести к повреждению электронных компонентов.

2. Влажность и осадки: Влага, попадающая в систему корректора, может вызвать коррозию или короткое замыкание. Долговременное воздействие влаги на электрические соединения может привести к окислению контактов, что, в свою очередь, нарушает работу устройства. Особенно это актуально для автомобилей, эксплуатируемых в регионах с частыми дождями или снегопадами.

3. Пыль и грязь: Загрязнения, такие как пыль и грязь, могут накапливаться в механизмах корректора, что также может привести к его неисправности. Если корректор не защищен от внешних факторов, то со временем он может забиться, что затруднит его работу. Это особенно актуально для автомобилей, которые часто передвигаются по бездорожью или в условиях строительных работ.

4. Неправильная регулировка: В условиях эксплуатации, когда автомобиль перегружен или неправильно отрегулирован, может возникнуть необходимость в частой корректировке угла наклона фар. Если корректор не справляется с этой задачей из-за механических повреждений или износа, это может привести к его поломке. Регулярная проверка и настройка системы корректора фар помогут избежать таких ситуаций.

5. Влияние стиля вождения: Агрессивный стиль вождения, частые резкие торможения и ускорения могут негативно сказаться на работе корректора. Вибрации и удары, возникающие при таких маневрах, могут привести к повреждению креплений и механических частей устройства. Важно учитывать, что корректор фар должен быть в состоянии адаптироваться к изменениям положения автомобиля, и резкие движения могут этому помешать.

Таким образом, условия эксплуатации автомобиля имеют значительное влияние на работоспособность корректора фар. Чтобы избежать проблем с его функционированием, необходимо следить за состоянием автомобиля, проводить регулярные проверки и обслуживать систему в соответствии с рекомендациями производителя.

Вопрос-ответ

Как проверить автокорректор фар?

Поставить автомобиль в темное или ночное время суток с груженым багажником напротив светлой однотонной стены и включить ближний свет. Провести регулировку положения рычага, меняя его, и наблюдать, есть ли изменение светового потока. Если направление остается таким же, то значит, автокорректор вышел из строя.

Как работает электрокорректор фар?

Как работает ручной корректор? При повороте колёсика в салоне автомобиля передаётся напряжение на моторедуктор, который смещает отражатель фары. В итоге меняется положение светового потока. Регулятор позволяет проводить корректировку по 4 положениям: от «0» до «3».

Как работает датчик корректора фар?

Информация о хождении подвески подается на ротор. За счет его поворота меняется магнитное поле. На это реагирует система управления, преобразующая показатель изменения магнитного поля в требуемый угол поворота фар. И в самый последний момент механизм корректора устанавливает нужный угол.

Советы

СОВЕТ №1

Проверьте предохранители. Часто причиной неработающего корректора фар может быть перегоревший предохранитель. Ознакомьтесь с руководством пользователя вашего автомобиля, чтобы найти расположение предохранителей и проверить их состояние.

СОВЕТ №2

Осмотрите электропроводку. Поврежденные или окисленные провода могут привести к сбоям в работе корректора фар. Проверьте соединения и проводку на наличие видимых повреждений или коррозии.

СОВЕТ №3

Проверьте сам механизм корректора. Иногда проблема может заключаться в самом устройстве. Убедитесь, что механизм работает правильно, и при необходимости замените его на новый.

СОВЕТ №4

Обратитесь к специалисту. Если вы не можете самостоятельно выявить причину неисправности, лучше обратиться к профессиональному механику. Он сможет провести диагностику и устранить проблему более эффективно.
