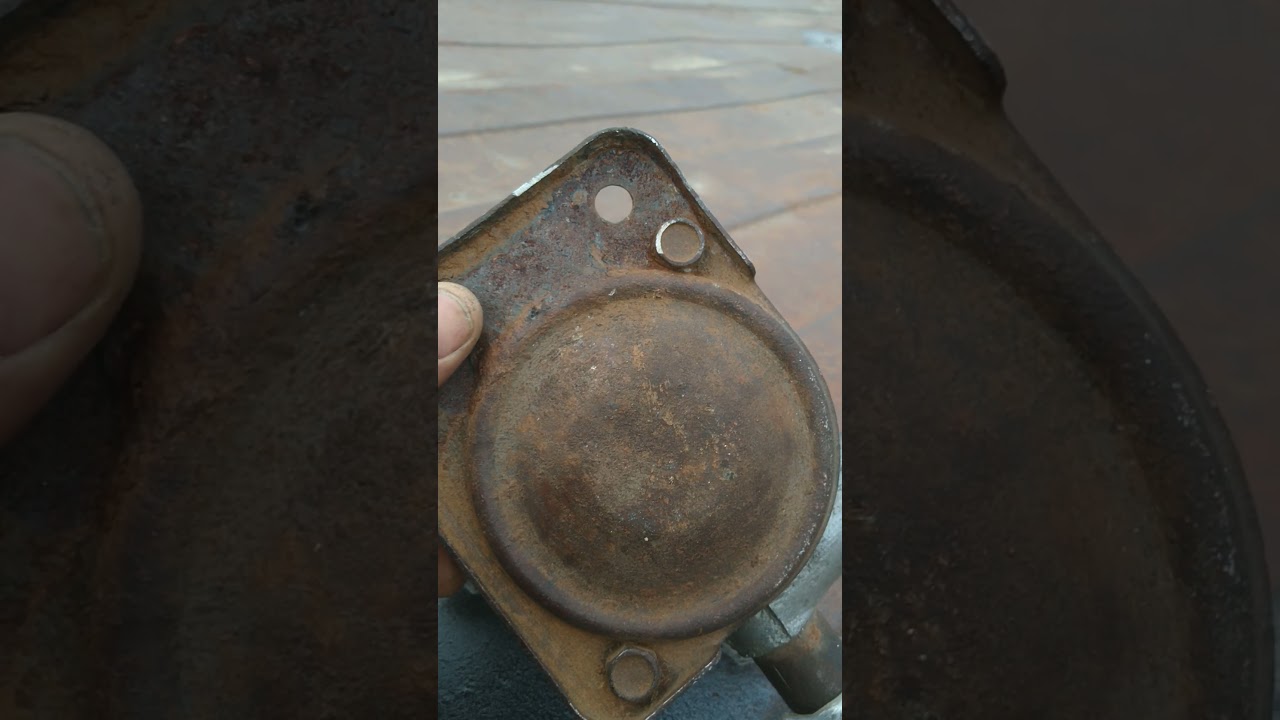

Тормозной кран на прицепе — ключевой элемент тормозной системы, обеспечивающий безопасность грузового транспорта. В статье рассмотрим устройство и принцип работы тормозного крана, а также его влияние на эффективность торможения прицепа. Понимание этих аспектов поможет водителям и специалистам по обслуживанию транспортных средств лучше ориентироваться в технических характеристиках и обеспечивать надежность тормозной системы, что повысит безопасность на дороге.
Параметры конструкции
Давайте проанализируем, как работает данное устройство и его конструктивные особенности. Главная функция этого узла заключается в контроле тормозов на присоединенном прицепе. Активация системы происходит в момент, когда давление в магистральном трубопроводе опускается ниже установленного минимального значения.
Существует два основных типа конструкций: однопроводные и двухпроводные. Оба варианта имеют общие компоненты, характерные для всех типов кранов:
- пара клапанов;
- набор соединительных головок;
- управляющий парный клапан;
- одинарный клапан управления.
Клапаны, отвечающие за тормозную систему, направляют сжатый воздух от источника к потребителям. Эти потребители могут функционировать как независимо, так и совместно. На оба выхода поступает сигнал о повышении давления в системе, в то время как на один из выходов отправляется противоположный сигнал, который снижает давление при стравливании воздуха с помощью ручного переключателя.
Эксперты в области автомобильной техники акцентируют внимание на значимости тормозного крана на прицепе как важного элемента безопасности при перевозке грузов. Обычно тормозной кран работает по принципу пневматического управления, что обеспечивает синхронное торможение как прицепа, так и тягача. При нажатии на тормоза автомобиля, воздух из тормозной системы поступает в кран, который активирует тормоза прицепа. Это предотвращает ситуацию, когда прицеп начинает “тянуть” за собой тягач, что может привести к потере контроля.
Кроме того, современные тормозные краны оборудованы различными датчиками и системами, которые автоматически регулируют давление в тормозах в зависимости от нагрузки. Это значительно повышает эффективность торможения и сокращает тормозной путь. Специалисты также подчеркивают, что регулярное техническое обслуживание тормозного крана является необходимым условием для обеспечения его надежной работы и безопасности на дороге.
Эксперты в области автомобильной техники отмечают, что тормозной кран на прицепе играет ключевую роль в обеспечении безопасности движения. Устройство функционирует на основе пневматической системы, которая использует сжатый воздух для активации тормозов. При нажатии на тормоза автомобиля, воздух подается в тормозной кран, который распределяет его между тормозными механизмами прицепа. Это обеспечивает синхронное торможение как автомобиля, так и прицепа, что значительно уменьшает риск заноса и увеличивает устойчивость на дороге. Кроме того, современные модели тормозных кранов оснащены системами автоматической регулировки, что позволяет поддерживать оптимальное давление в тормозах, адаптируясь к различным условиям эксплуатации. Таким образом, правильная работа тормозного крана является залогом надежности и безопасности прицепного транспорта.
Использование контрольного клапана
Для управления тормозами прицепа в кране используется специальный клапан. В нём есть малый и большой поршень с пружинками, а также три рабочие секции. На среднем поршневом элементе установлен впускной клапан, через пружину удерживаемый в посадочном гнезде. Дополнительно используются такие элементы как мембрана, настроечный винт, отверстие для сброса и шток.
Если система находится не в рабочем состоянии (не тормозит), то на выходные части постоянно отправляется поток воздуха. Газ давит на мембрану с поршнем, чтобы поддерживать шток в нижнем положении. Таким характеристикам способствует повышенная площадь мембраны. Выпускной клапан отстранён из гнезда, поршни перемещены в крайнее верхнее положение. Впускной элемент под воздействием пружинного усилия блокирует прохождение воздуха, а в тормозной магистрали имеется один свободный выход в атмосферу благодаря штоку и разгрузочным отверстиям.
| Компонент тормозного крана | Функция | Возможные неисправности и их последствия |
|---|---|---|
| Воздушный резервуар | Хранение сжатого воздуха для приведения в действие тормозов | Утечка воздуха – снижение эффективности торможения, полная потеря тормозной силы |
| Клапан управления тормозами (регулятор давления) | Регулирует давление воздуха, подаваемого в тормозные камеры | Заедание клапана – неполное или полное торможение, неравномерное торможение колёс |
| Тормозные камеры | Преобразуют давление воздуха в механическое усилие, прижимающее тормозные колодки к барабану или диску | Разрыв мембраны, утечка воздуха – потеря тормозной силы на одном или нескольких колёсах |
| Воздухопроводы и соединения | Передача сжатого воздуха от тягача к прицепу и между компонентами тормозной системы | Утечки воздуха в соединениях – снижение эффективности торможения |
| Предохранительный клапан | Предотвращает превышение допустимого давления в системе | Неисправность – риск повреждения компонентов системы, отказ тормозной системы |
| Датчик давления (опционально) | Контроль давления в системе, индикация неисправностей | Неисправность датчика – отсутствие информации о давлении, затруднение диагностики неисправностей |
| Элемент тормозного крана | Функция | Принцип работы |
|---|---|---|
| Корпус | Объединяет все компоненты, обеспечивает герметичность. | Металлическая или пластиковая оболочка, внутри которой расположены рабочие элементы. |
| Поршень (или диафрагма) | Разделяет полости, перемещается под давлением воздуха. | Под воздействием давления воздуха из управляющей магистрали перемещается, открывая или закрывая проходные отверстия. |
| Впускной клапан | Подает сжатый воздух из ресивера прицепа в тормозные камеры. | Открывается при перемещении поршня, позволяя воздуху поступать в тормозные камеры. |
| Выпускной клапан | Выпускает сжатый воздух из тормозных камер при растормаживании. | Открывается при перемещении поршня в обратном направлении, позволяя воздуху выходить из тормозных камер. |
| Пружина | Возвращает поршень в исходное положение при отсутствии управляющего давления. | Обеспечивает возврат поршня в положение “расторможено” при отсутствии давления в управляющей магистрали. |
| Управляющая магистраль | Подает сжатый воздух от тягача для активации торможения. | Соединяется с тормозной системой тягача, давление в ней регулируется водителем. |
| Питающая магистраль | Подает сжатый воздух из ресивера прицепа. | Соединяется с воздушным ресивером прицепа, обеспечивая постоянное наличие сжатого воздуха. |
| Тормозные камеры | Преобразуют давление воздуха в механическое усилие на тормозные механизмы. | Получают сжатый воздух от тормозного крана, приводя в действие тормозные колодки. |
| Рычаг (или шток) | Механически связан с поршнем, передает движение. | Перемещается вместе с поршнем, открывая или закрывая клапаны. |
| Регулировочный винт (не всегда) | Позволяет настроить чувствительность или момент срабатывания. | Изменяет преднатяг пружины или ход поршня, влияя на характеристики торможения. |
Интересные факты
Вот несколько увлекательных фактов о тормозном кране на прицепе:
Читайте также:
-
Автоматическая настройка тормозного усилия: Тормозные краны, установленные на прицепах, зачастую имеют систему, которая автоматически подстраивает тормозное усилие в зависимости от веса груза. Это обеспечивает надежное торможение вне зависимости от степени загрузки прицепа, что значительно повышает безопасность на дороге.
-
Работа на основе пневматики: Большинство тормозных кранов на прицепах функционируют с использованием пневматической системы. Когда водитель нажимает на тормоза автомобиля, воздух из системы поступает в тормозной кран, который активирует тормоза прицепа. Это обеспечивает быстрое и эффективное торможение, особенно при значительных нагрузках.
-
Система предотвращения блокировки: Современные тормозные краны могут быть оборудованы системами, которые предотвращают блокировку колес во время торможения. Это особенно критично для прицепов, так как блокировка колес может привести к потере контроля. Такие системы помогают сохранить сцепление с дорожным покрытием и улучшают управляемость прицепа в сложных условиях.
Как тормозной клапан работает во время торможения
В процессе работы сжатый воздух направляется к выходным отверстиям. Через другой канал газ поступает на контрольный выход и затем в общую магистраль. Это создает давление на поршень, уравновешивая его с усилием снизу.
Верхний поршень работает благодаря давлению воздуха и усилию пружины. Средний поршень также необходимо уравновесить по тем же принципам.
При растормаживании сжатый газ выбрасывается в атмосферу через специальный канал. Усилие пружины возвращает поршни в верхнее положение, а шток движется вниз. Внутренние и внешние входы соединяются, так как клапан отрывается от посадочного места.
Сжатый газ поднимает шток и поршень, при этом малый и большой поршневые элементы движутся в противоположные стороны. Если активируется стояночный или дублирующий тормоз, газ направляется через атмосферный канал ручного крана и выводится из системы. Давление за мембраной снижается, уменьшая нагрузку на рабочие элементы. Седло упирается в клапан, отделяя его от атмосферы. Позже клапан открывается, обеспечивая связь между главной магистралью и выходным потоком.
Особенности однопроводной системы
Одним из ключевых отличий однопроводной системы от ее двухпроводного аналога является наличие в конструкции клапана управления, разобщительного элемента и L-образной головки. Одна из магистралей выполняет функции контроля и служит для подпитки. Клапан используется в качестве регулятора, который помогает поддерживать давление на уровне атмосферного. При резком снижении давления в Паскалях увеличивается интенсивность торможения.
Помимо перечисленных компонентов, в системе имеется толкатель с мембраной, а также выпускной и впускной клапаны, а также ступенчатый поршень. Для их соединения в конструкции предусмотрен специальный стержень. Кроме того, в систему интегрирован нижний поршень.
Специфика работы
Во время торможения кран создает сжатие газа до уровня, при котором давление под поршнем равно усилию на мембрану. В этом случае клапан выполняет функцию контроллера.
Когда сжатый воздух поступает к рабочим выводам, давление в полости крана превышает контрольные значения на 20–100 кПа, что инициирует опережающее действие тормозов. Давление регулируется вращением винта.
-
Читайте также:
Одинарный защитный клапан поддерживает стабильное давление в воздушных полостях, особенно при резком падении давления в магистралях. Он также предотвращает утечку газа из системы при снижении давления в основном воздушном приводе автомобиля, что исключает случайное торможение колес прицепа во время движения.
Клапан сбрасывает воздух, если давление на выходе достигает 550 Па. Сжатый газ проходит через вывод в рабочую полость под мембраной, затем в полость перед краном и направляется на выход в основную магистраль. Давление регулируется специальным винтом.
Обслуживание и диагностика тормозного крана
Первым этапом в обслуживании тормозного крана является регулярная проверка его состояния. Необходимо осмотреть кран на предмет видимых повреждений, коррозии или утечек воздуха. Убедитесь, что все соединения и крепления надежно закреплены, а также отсутствуют признаки износа или повреждений уплотнительных колец.
Следующий шаг — это проверка функционирования тормозного крана. Для этого нужно подключить прицеп к тягачу и протестировать тормозную систему. Важно удостовериться, что при нажатии на тормоза тягача тормоза прицепа срабатывают своевременно и равномерно. Если возникают задержки или неравномерное торможение, это может свидетельствовать о неисправности крана или его компонентов.
Также стоит обратить внимание на работу пневматической системы. Проверка давления в системе и наличие утечек воздуха являются ключевыми аспектами для правильного функционирования тормозного крана. Утечки могут привести к недостаточному давлению, что, в свою очередь, негативно скажется на эффективности торможения. Для выявления утечек можно использовать мыльный раствор, который при нанесении на соединения покажет пузырьки в случае утечки.
Регулярная замена фильтров и проверка состояния пневматических шлангов также играют важную роль в обслуживании. Забитые фильтры могут привести к снижению давления и, как следствие, к ухудшению работы тормозного крана. Пневматические шланги следует проверять на наличие трещин, износа и других повреждений, которые могут вызвать утечки.
Кроме того, рекомендуется проводить профилактическое обслуживание тормозного крана в соответствии с рекомендациями производителя. Это может включать смазку движущихся частей, замену изношенных компонентов и проверку электрических соединений, если они имеются. Важно помнить, что своевременное обслуживание и диагностика тормозного крана не только продлевают его срок службы, но и обеспечивают безопасность на дороге.
Если вы обнаружили неисправности или подозреваете неправильную работу тормозного крана, рекомендуется обратиться к квалифицированным специалистам для проведения более детальной диагностики и ремонта. Игнорирование проблем с тормозной системой может привести к серьезным последствиям, включая аварии и повреждения транспортных средств.
-
Читайте также:
Сравнение с другими системами торможения
Тормозные системы на прицепах могут быть различными, и каждая из них имеет свои особенности, преимущества и недостатки. Важно понимать, как тормозной кран на прицепе соотносится с другими системами торможения, такими как механические, электрические и гидравлические тормоза.
Тормозной кран на прицепе, как правило, работает на основе пневматической системы, что позволяет обеспечить высокую эффективность торможения. В отличие от механических тормозов, которые зависят от физического контакта между тормозными колодками и дисками, пневматические системы используют сжатый воздух для активации тормозов. Это обеспечивает более равномерное распределение тормозного усилия и позволяет избежать перегрева тормозов при длительном использовании.
Сравнивая с электрическими тормозами, можно отметить, что последние требуют наличия электрической системы на тягаче и прицепе. Электрические тормоза могут быть менее эффективными в условиях высокой нагрузки или при длительных спусках, так как они зависят от электрического питания и могут перегреваться. В то время как пневматические тормоза, благодаря своей конструкции, способны работать более эффективно в таких условиях, обеспечивая надежное торможение даже при максимальных нагрузках.
Гидравлические тормоза, в свою очередь, также имеют свои преимущества. Они обеспечивают высокую чувствительность и отзывчивость, однако требуют более сложного обслуживания и могут быть менее надежными в условиях сильного загрязнения или при наличии утечек жидкости. Пневматические тормоза, используемые в тормозном кране, менее подвержены таким проблемам, так как работают на основе сжатого воздуха, который менее чувствителен к загрязнениям.
Кроме того, пневматические тормоза на прицепах обеспечивают возможность автоматической регулировки тормозного усилия в зависимости от нагрузки. Это позволяет избежать перегрузки тормозной системы и продлить срок службы как тормозов, так и самого прицепа. В отличие от механических и электрических систем, где такая регулировка может быть затруднена или невозможна, пневматические системы предлагают более гибкие решения для различных условий эксплуатации.
В заключение, можно сказать, что тормозной кран на прицепе представляет собой надежное и эффективное решение для обеспечения безопасности на дороге. Его преимущества в сравнении с другими системами торможения делают его предпочтительным выбором для многих владельцев прицепов, особенно в условиях повышенных нагрузок и сложных дорожных ситуаций.
Вопрос-ответ
Какова основная функция тормозного крана на прицепе?
Основная функция тормозного крана на прицепе заключается в обеспечении безопасного и эффективного торможения прицепа в сочетании с автомобилем. Он управляет подачей воздуха или жидкости к тормозным механизмам прицепа, позволяя им срабатывать одновременно с тормозами автомобиля.
Какие типы тормозных кранов существуют для прицепов?
Существует несколько типов тормозных кранов, включая пневматические и гидравлические. Пневматические краны используют сжатый воздух для управления тормозами, в то время как гидравлические работают на основе жидкости. Выбор типа зависит от конструкции прицепа и требований к его эксплуатации.
Как происходит диагностика неисправностей тормозного крана?
Диагностика неисправностей тормозного крана включает проверку на утечки воздуха или жидкости, тестирование работы тормозов прицепа, а также осмотр всех соединений и компонентов на наличие повреждений. Регулярное техническое обслуживание и проверка системы помогут предотвратить серьезные поломки.
-
Читайте также:
Советы
СОВЕТ №1
Перед использованием тормозного крана на прицепе обязательно ознакомьтесь с инструкцией производителя. Это поможет вам понять особенности работы устройства и избежать возможных ошибок при эксплуатации.
СОВЕТ №2
Регулярно проверяйте состояние тормозного крана и его компонентов. Убедитесь, что все соединения надежны, а механизмы не имеют износа или повреждений. Это обеспечит безопасность на дороге и предотвратит поломки в пути.
СОВЕТ №3
Обратите внимание на правильную настройку тормозного крана. Неправильная регулировка может привести к неэффективному торможению, что увеличивает риск аварийных ситуаций. При необходимости обратитесь к специалистам для корректировки.
СОВЕТ №4
Прицепы с тормозными кранами требуют особого внимания при буксировке. Убедитесь, что ваш автомобиль способен справиться с нагрузкой, и соблюдайте правила дорожного движения, чтобы обеспечить безопасное движение.
